É muito comum a necessidade de que a comunicação com os repositórios de cloud no Veeam Backup & Replication sejam feitos via rede privada ao invés da comunicação ser diretamente pela internet. Os grandes providers possuem serviços de comunicação direta com seus data centers com links rápidos, então é ideal utilizar esse tipo de conexão para os backups.
Entretanto, isso envolve diversos passos e uma necessidade de certo conhecimento no Cloud Provider que você deseja utilizar.

Nesse post irei demonstrar como configurar um repositório na AWS utilizando VPC Endpoints para a comunicação ser toda interna.

Índice

Pré-Requisitos

Nesse tutorial eu usarei uma VPN client-to-site para simular a comunicação privada com a AWS. Não irei cobrir os passos necessários para isso.
No meu ambiente eu já possuo uma VPC, Subnets e Security Group para criação do VPC Endpoint.
O tutorial foi criado utilizando a versão 12.3.1 do Veeam Backup & Replication.
Estou me baseando no KB 4226 para os passos descritos nesse post: How to Connect to an Object Storage Repository via AWS Privatelink / Direct Connect

Criando Bucket

Primeiro devemos criar o bucket que será utilizado como repositório. No meu lab irei utilizar a região de São Paulo.

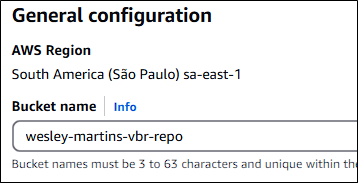

Esse processo não é diferente da criação de qualquer bucket na AWS, então primeiro devemos escolher o nome do bucket:

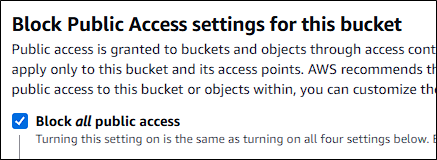

Mantenha a opção de bloquear o acesso externo selecionada.

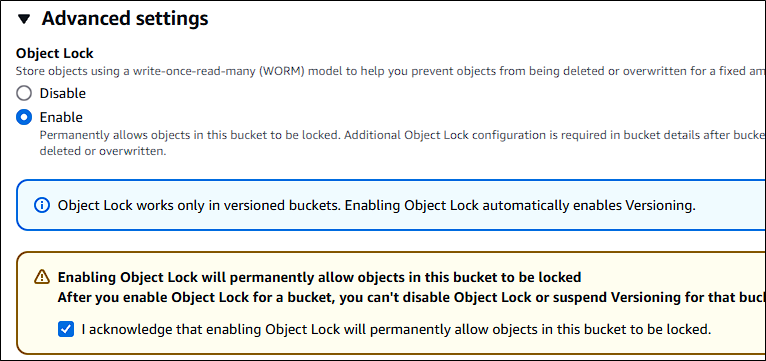

Como não utilizarei imutabilidade não vou marcar a opção de habilitar o Object Lock, mas caso haja a necessidade de utilizar imutabilidade habilite a opção como abaixo:

Criando IAM User e IAM Policy

Para acessar o bucket durante a criação do repositório precisamos criar um usuário que tenhas as permissões necessárias.
Primeiro iremos criar a Política com as permissões necessárias. Nesse exemplo usarei as permissões com imutabilidade e helper appliance, é possível verificar as permissões para cada caso nesse LINK.
No Dashboard do IAM clique em “Policies”.

Escolha a opção de criar uma nova política e clique na opção de JSON.

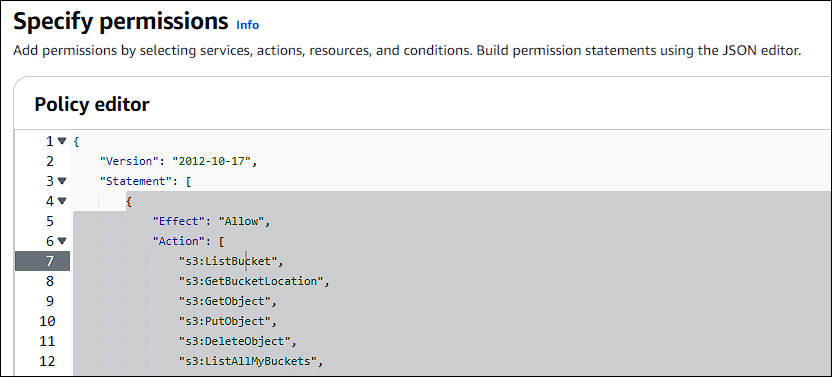

Podemos copiar as permissões do User Guide no campo de edição do JSON conforme abaixo:

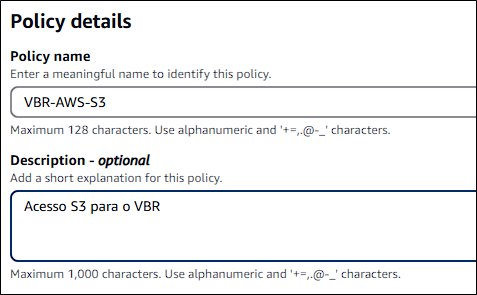

Defina um nome para política, uma descrição e clique em Create.

Com a Política criada, já podemos criar o usuário que utilizaremos. Voltando ao Dashboard clique em Users e Create User.

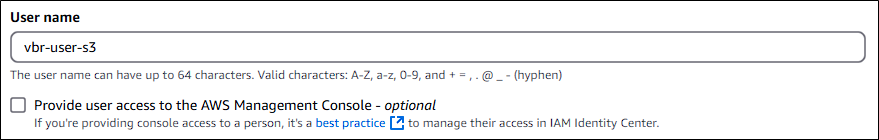

Defina um nome para o usuário e deixe desmarcado a opção de acesso a console.

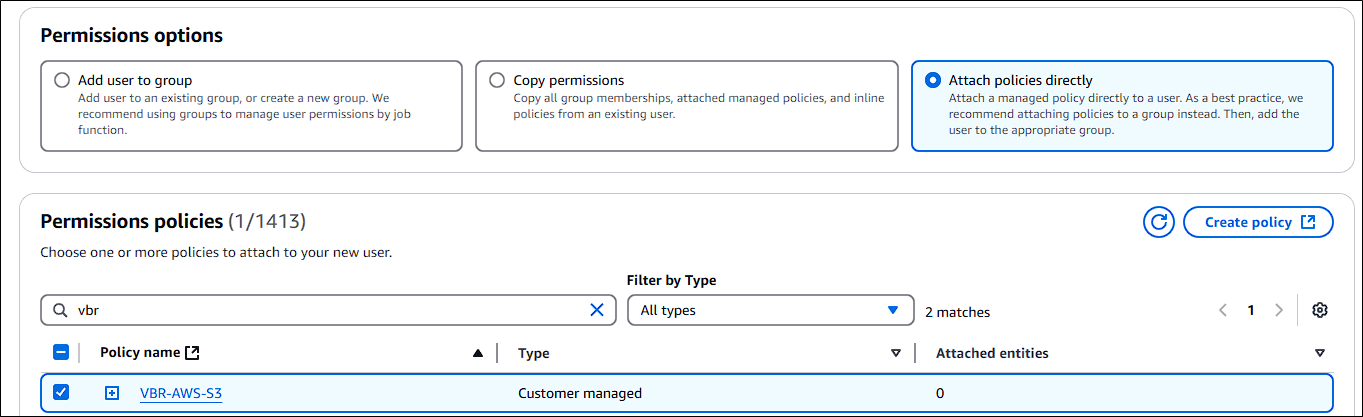

Em Permissions, escolha a opção de adicionar uma política diretamente ao usuário e selecione a política criada anteriormente.

Na próxima tela clique em Create User.
Após a criação clique no usuário para abrir as propriedades desse novo usuário. Precisamos criar uma Access Key para esse usuáro que será utilizada durante a criação do repositório.

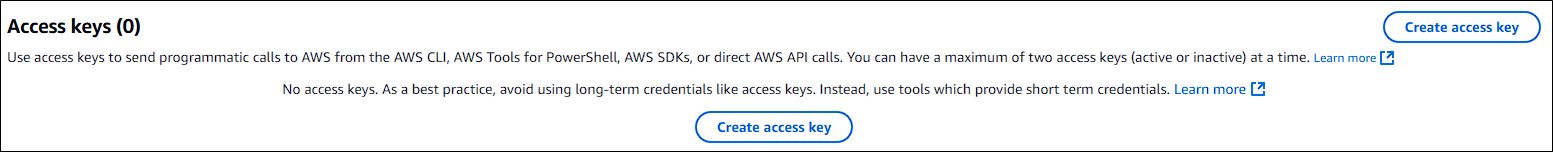

Vá até a aba “Security Credentials” e em “Access Key” clique para criar uma nova access key.

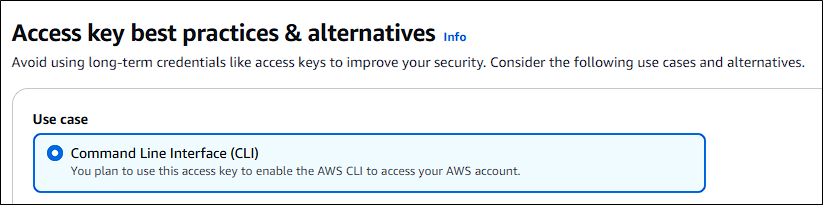

Escolha a opção de Command Line Interface.

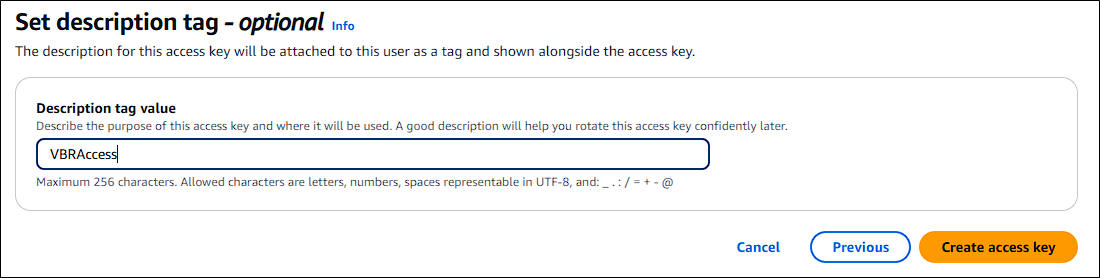

Escolha uma descrição e clique em Create.

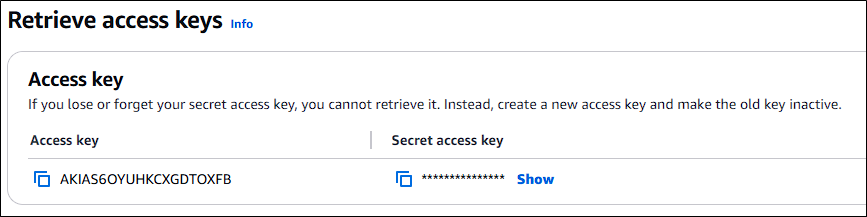

Anote a Access Key e Secret Key para uso posterior no repositório. Esses valores não serão mostrados novamente, então tenha certeza que foi anotado corretamente.

Criando VPC Endpoint

Agora que temos o bucket e o usuário criado podemos preparar a parte mais importante para acesso ao bucket via rede interna.
A AWS possui o serviço de VPC Endpoint que permite o acesso aos serviços da AWS em rede privada via AWS Private Link. Na documentação da AWS é explicado melhor o conceito e como funciona: Access AWS services through AWS PrivateLink.

No meu lab eu criei uma VPN entre meu VBR e uma VPC na AWS. Nessa VPC iremos criar o VPC Endpoint necessário para acesso ao S3 e ao EC2 na rede privada, assim poderemos criar nosso repositório no VBR e toda a comunicação do backup para a AWS será feita privada pela VPN criada.
Esse é um exemplo simples que criei para demonstrar, em um ambiente de produção talvez você possua diversas VPC e esteja utilizando o serviço de Direct Connect da AWS para ter um link de acesso rápido a AWS, mas o conceito do VPC Endpoint é o mesmo.

Sem mais delongas, iremos criar o VPC Endpoint indo até a seção de VPC -> Private Link -> Endpoints.

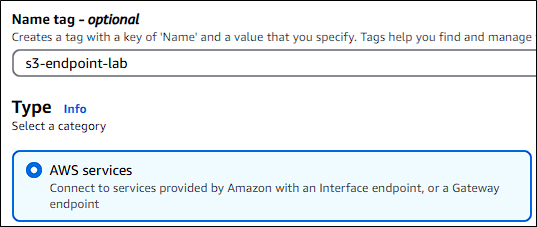

Clique em Create Endpoint e escolha um nome para o endpoint e escolha a opção de AWS Service.

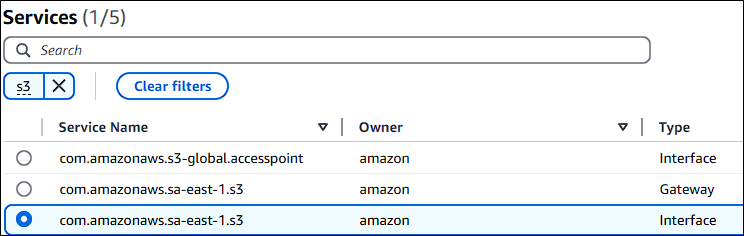

Procure pelo nome do serviço e selecione a opção de Interface.

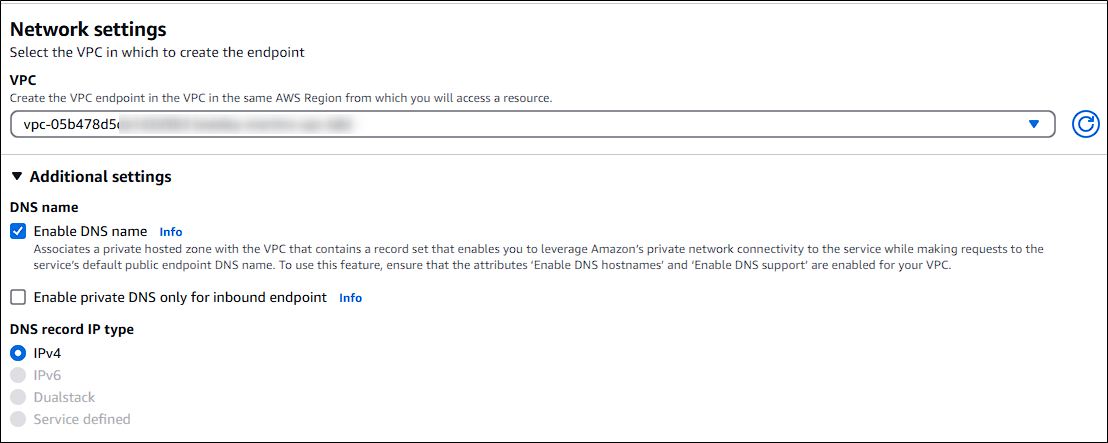

Selecione a VPC que será utilizada para criação do Endpoint. Um IP da VPC/Subnet será associado ao Endpoint.
Marque também a opção de associar um DNS para o endpoint.

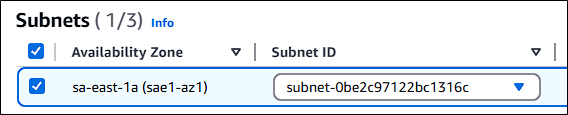

Selecione uma subnet onde será criado o endpoint.

E também um Security Group.
O Security Group pode ter aberto apenas as portas que são utilizadas, no caso do repositório é apenas 443.

Clique em create e aguarde. O processo demora um pouco e o endpoint só estará disponível quando estiver como “Available”.

Agora repita o mesmo processo para o serviço de EC2.

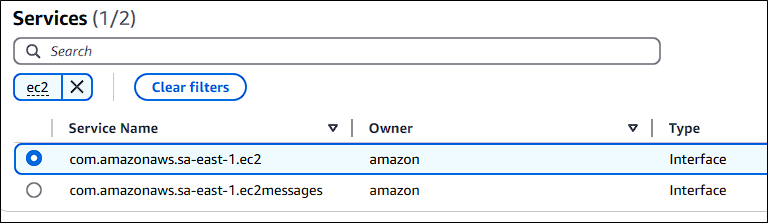

Para a criação do Endpoint para EC2 escolha o serviço abaixo:

O Seucirty Group associado ao Endpoint do EC2 precisa ter as portas 443 e 22 abertas.

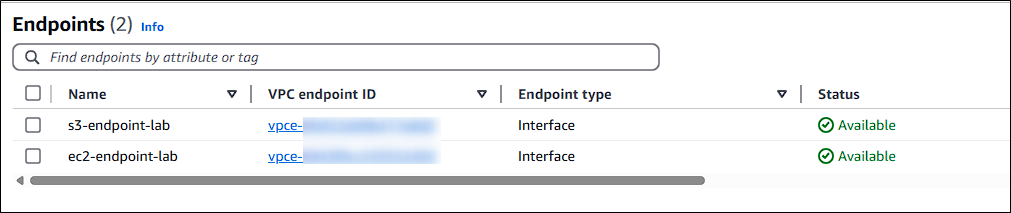

No final do processo ambos os Endpoints deverão estar disponíveis como abaixo:

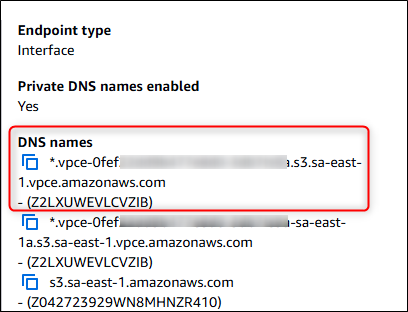

Clique em ambos os Endpoints e copie o DNS name. Você verá diversos nomes diferentes, copie apenas o primeiro. Usaremos esses nomes no VBR no próximo passo.

Preparando o VBR

Agora que criamos tudo que é necessário no lado da AWS já podemos prepara o VBR. É necessário alguams configurações adicionais antes da criação do repositório.
Primeiro precisamos desabilitar o update automático do arquivo XML “AmazonS3Regions”. Esse arquivo contém os endereços para acesso as regiões e serviços da AWS e vamos alterá-lo, mas ele não pode ser sobreposto automaticamente pelos serviços do VBR, então precisamos criar uma chave de registro para desabilitar esse comportamento.

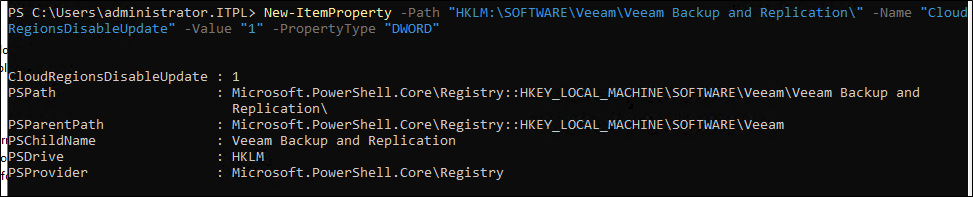

O comando Powershell abaixo cria a chave de registro necessária:

New-ItemProperty -Path "HKLM:\SOFTWARE\Veeam\Veeam Backup and Replication\" -Name "CloudRegionsDisableUpdate" -Value "1" -PropertyType "DWORD"

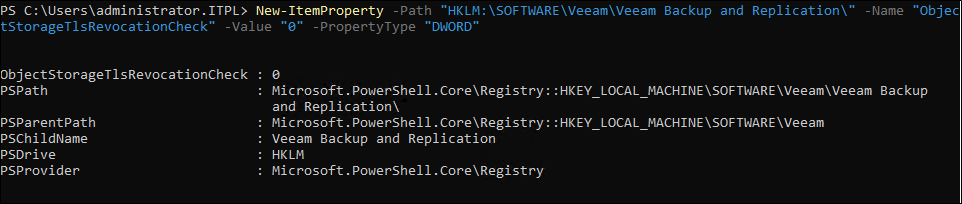

Precisamos também desabilitar a chacege de revogação de certificados no gateway que fará acesso ao repositório na AWS. No meu caso eu possuo apenas o VBR, mas verifique em seu ambiente quem é o Gateway do repositório.

New-ItemProperty -Path "HKLM:\SOFTWARE\Veeam\Veeam Backup and Replication\" -Name "ObjectStorageTlsRevocationCheck" -Value "0" -PropertyType "DWORD"

Caso o Gateway seja um servidor Linux, adicione a linha a seguir no arquivo /etc/VeeamAgentConfig: ObjectStorageTlsRevocationCheck=0

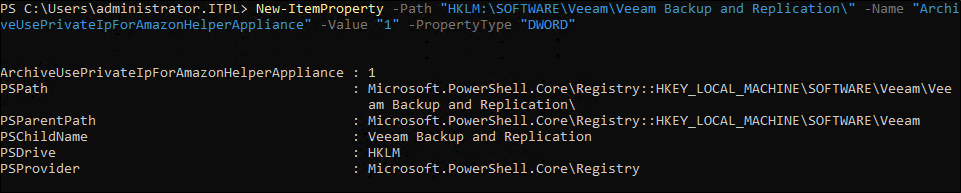

Se for utilizar o Helper Appliance para verificar os backups no repositório na AWS, então precisamos criar a chave de registro abaixo para garantir que o Helper Appliance irá utilizar apenas IPs privados:

New-ItemProperty -Path "HKLM:\SOFTWARE\Veeam\Veeam Backup and Replication\" -Name "ArchiveUsePrivateIpForAmazonHelperAppliance" -Value "1" -PropertyType "DWORD"

Se for utilizar o Archive Tier no Scale-Out Backup Repository, então precisamos também criar mais duas chaves de registros.

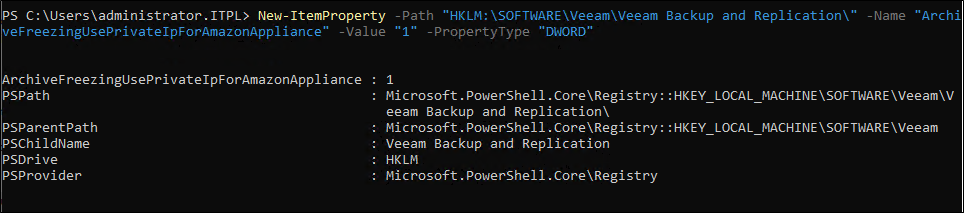

A primeira para garantir que o Helper Appliance responsável pelo Archive irá utilizar apenas IPs privados:

New-ItemProperty -Path "HKLM:\SOFTWARE\Veeam\Veeam Backup and Replication\" -Name "ArchiveFreezingUsePrivateIpForAmazonAppliance" -Value "1" -PropertyType "DWORD"

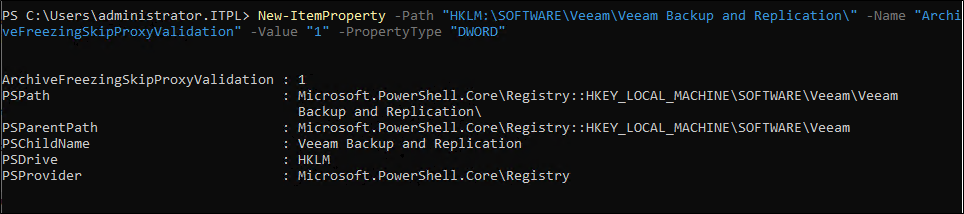

E uma segunda para evitar a validação do prxy do Helper Appliance:

New-ItemProperty -Path "HKLM:\SOFTWARE\Veeam\Veeam Backup and Replication\" -Name "ArchiveFreezingSkipProxyValidation" -Value "1" -PropertyType "DWORD"

Agora precisamos atualizar o arquivo AmazonS3Regions.xml com os nomes DNS que copiamos dos Endpoints da AWS. Vá até o caminho: C:\Program Files\Veeam\Backup and Replication\Backup\AmazonS3Regions.xml e faça uma cópia desse arquivo como backup.

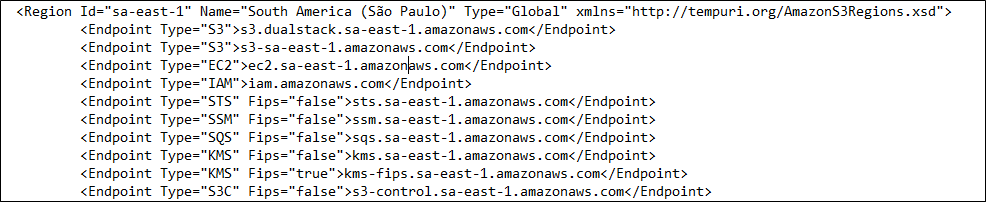

Abrindo o arquivo iremos alterar as linhas dos serviço S3 e EC2 para a região que estamos utilizando (nesse caso São Paulo). O arquivo original é igual a imagem abaixo:

O arquivo deve ser alterado com os nomes que copiamos para os serviços S3 e EC2. Abaixo um exemplo de como deve ficar:

EC2: vpce-0fef22112345678-123456.ec2.sa-east-1.vpce.amazonaws.com
S3: bucket.vpce-0fef22112345678-123456.s3.sa-east-1.vpce.amazonaws.com

Repare que a palavra “bucket” foi adicionada ao DNS do Endpoint do S3. Isso é padrão para todos os casos, deve ser adicionada a palavra bucket como o exemplo acima. Esse passo é muito importante, não coleque o nome do bucket que você criou para o seu repositório.

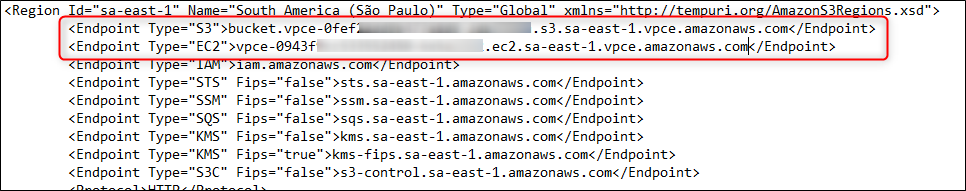

Abaixo um exemplo do arquivo já modificado, apenas com esses endereços para o S3 e EC2:

Salve o arquivo e reinicie todos os serviços do Veeam Backup & Replication ou apenas reinicie o servidor.

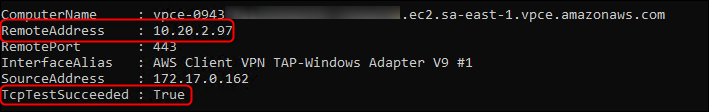

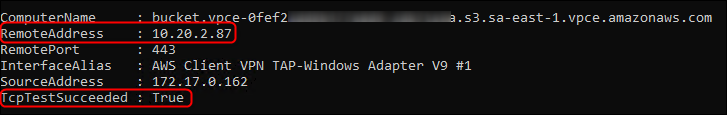

Teste também a resolução de nome e conexão, devemos ser capazes de comunicar com ambos os endereços na porta 443 e o DNS precisa ser resolvido para o um IP privado.

Criando Repositório

Depois de validar a conexão podemos finalmente criar o repositório.

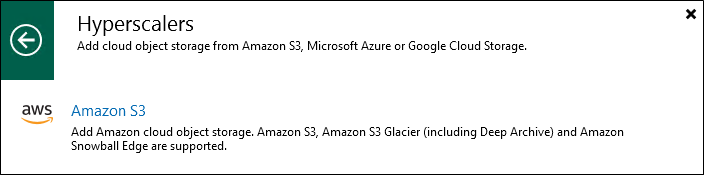

Esse passo não tem muito segredo porque já está tudo configurado, então vamos seguir com a criação de um repositório para AWS.

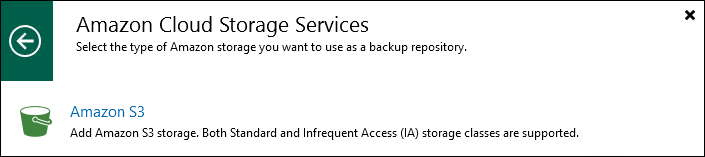

No meu exemplo irei criar apenas o repositório S3 normal.

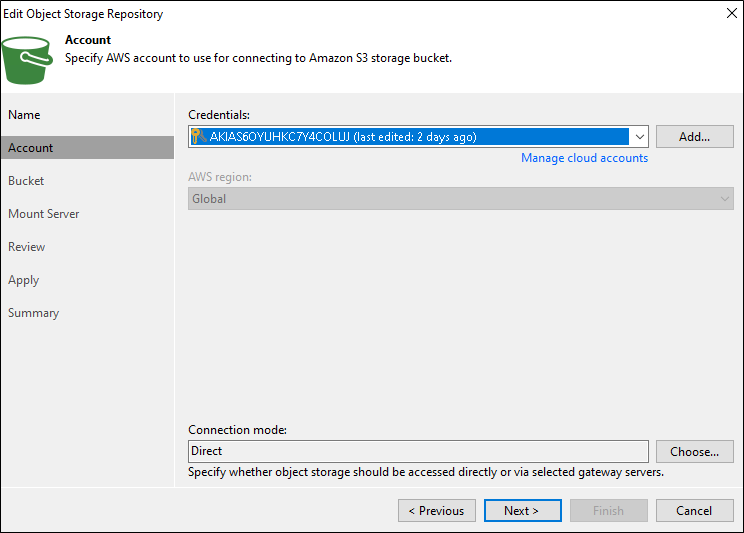

Em Account adicione a conta que criamos na AWS com o Access Key e Secret Key.
Em Connection Mode, selecione o Gateway que fará a conexão com a AWS. No meu caso tenho apenas o servidor do VBR, então vou deixar o padrão.

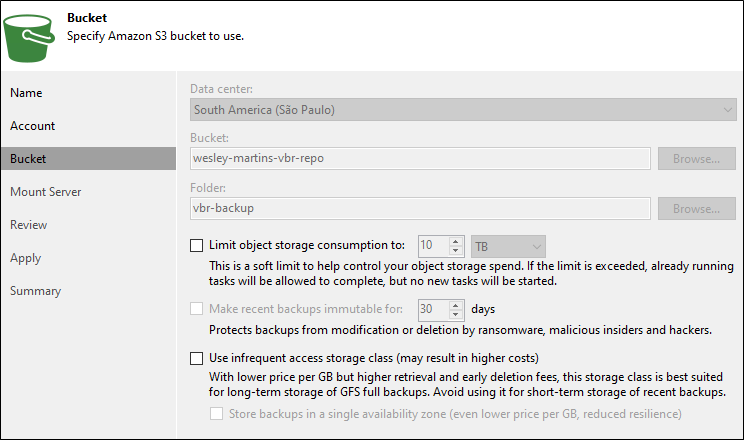

Em Bucket selecione o Data Center (São Paulo), o bucket criado e crie uma Folder.
As outras opções podem ser configuradas conforme necessário, se a imutabilidade for utilizada marque a opção “Make recent backups immutable” e selecione a quantidade de dias.

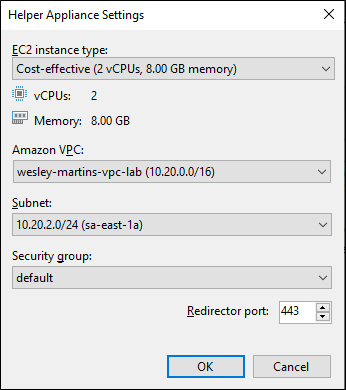

Na opção de Mount Server, clicando em Configure na parte do Helper Appliance podemos definir o tipo de EC2 que o Helper Appliance usará e também as configurações de rede. Tenha certeza que a VPC escolhida possua acesso ao VPC Endpoint que estamos utilizando.

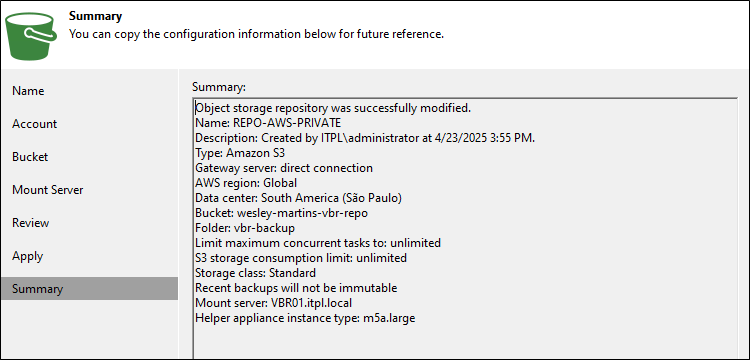

O restante das opções podem deixar como padrão.

Testando repositório e conexão

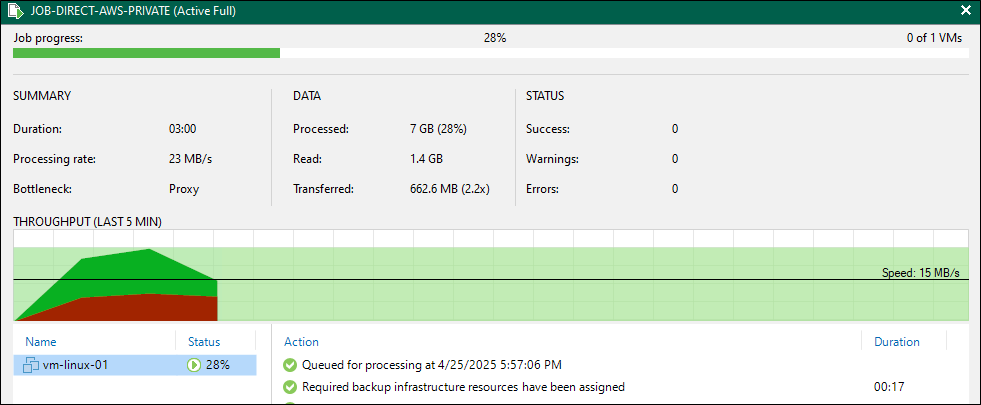

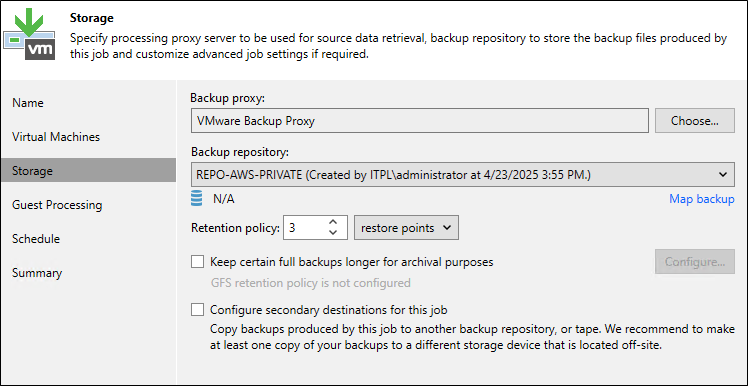

Para validar o repositório e a conexão com a AWS eu criei um job simples criando o backup diretamente na AWS.

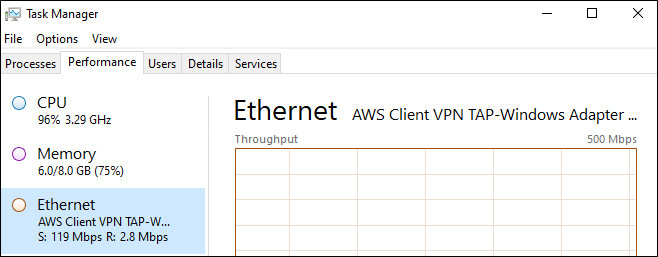

Com a transferência de dados iniciada eu posso ver que minha conexão VPN com a AWS está sendo utilizada no momento do backup, então isso garante que a conexão está sendo feita utilizando o VPC Endpoint e toda a conexão está sendo privada.

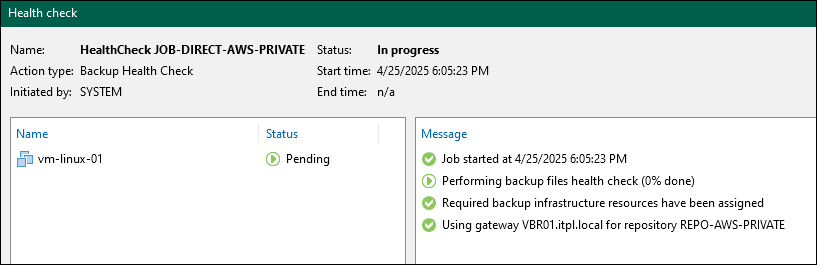

Simulei também uma execução do Health Check para iniciar a criação do Helper Appliance.

Podemos ver que o Helper Appliance foi criado na AWS apenas com IP privado, garantindo que a conexão com o bucket seja apenas via VPC Endpoint.
